Version: 1912:01

Installationsanvisning

Ariterm KMP / PellX

Instruktioner för anslutning av PLv30ip till pelletsbrännare:
  • Ariterm KMP PX21
  • Ariterm KMP PX50
  • PellX 20
  • PellX PX20
  • PellX PX21
Observera att du först ska registrera enheten enligt instruktionerna i bruksanvisningen innan du ansluter larmet till din pelletsbrännare.
  1. Stäng av pelletsbrännaren och bryt strömmen till uttaget som brännaren är inkopplad till.
  2. Lokalisera anslutningen till larmreläet. Se brännarens bruksanvisning eller installationsmanual för mer information.
    • Ta bort brännarkåpan.

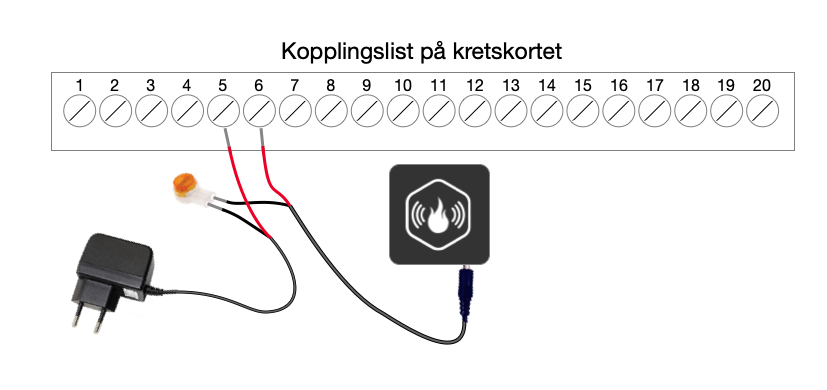

    • Larmutgången är utgång 5 och 6 på styrkortets kopplingslist.
  3. Anslut den röda ledaren från strömadaptern till reläets ena pol.
  4. Anslut den andra röda ledaren till reläets andra pol.
  5. Kläm ihop de svarta ledarna med den medföljande kabelklämman.
  6. Skydda samtliga anslutningar från kontakt och kortslutning.
  7. Montera tillbaka kåpan och slå på strömmen till brännaren.
